Taglia:

ISO 4401-03

CETOP P05

ISO 4401-05

ISO 4401-07

ISO 4401-08

ISO 4401-10

ISO 4401-10+

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 2000 l/min

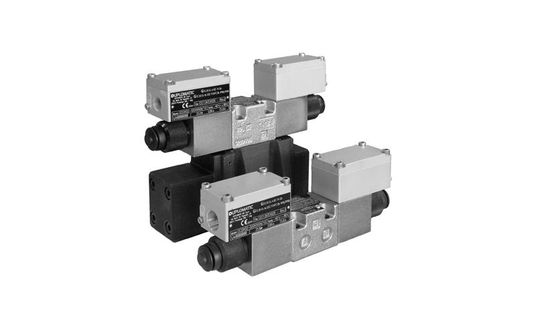

DSE3K*, DSPE5K*, DSPE5RK*, DSPE7K*, DSPE8K* e DSPE10K* sono valvole proporzionali direzionali, per montaggio a piastra in versione antideflagrante.

Queste elettrovalvole sono conformi ai requisiti ATEX, IECEx e PESO e sono adatte per l'uso in atmosfere potenzialmente esplosive, per impianti di superficie o miniera. È disponibile anche una versione per basse temperature (fino a - 40 °C).

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 40 l/min

La valvola DSE3 è un distributore ad azione diretta a comando elettrico proporzionale, con superficie di attacco rispondente alle norme ISO 4401.

Si utilizza per controllare posizione e velocità degli attuatori idraulici.

La corrente fornita al solenoide in modo proporzionale modula l’apertura della valvola e quindi la portata.

Può essere comandata direttamente da un alimentatore controllato in corrente oppure combinata con una scheda

elettronica esterna per massimizzare le

prestazioni della valvola (vedere paragrafo 12).

Sono disponibili diversi tipi di comandi

manuali.

Catalogo: 83100

Taglia: ISO 4401-02

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 20 l/min

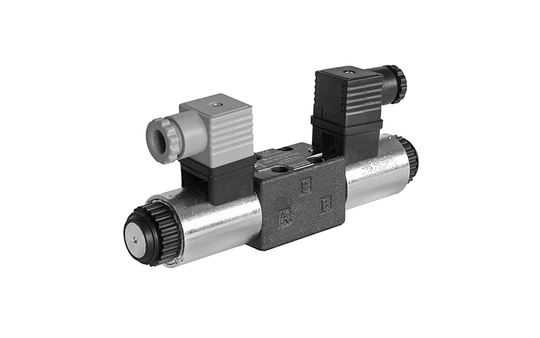

— La DSE2 è una valvola direzionale ad azione diretta, a

comando elettrico proporzionale, con superficie di

attacco rispondente alle norme ISO 4401-02.

— Si utilizza per controllare posizione e velocità degli

attuatori idraulici.

— L’apertura della valvola e quindi la portata viene modulata in modo proporzionale alla corrente fornita al solenoide. Può essere comandata direttamente da un alimentatore

controllato in corrente oppure abbinata ad una scheda elettronica esterna, che consente di sfruttare a pieno le

prestazioni della valvola (vedere par. 11).

 comandi ausiliari a manopola o con

soffietto sono disponibili.

Catalogo: 83215

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 40 l/min

La valvola DSE3B è una valvola proporzionale direzionale ad azione diretta, per montaggio a piastra.

Si utilizza per controllare posizione e velocità degli attuatori idraulici. Cursori con centro aperto o chiuso sono disponibili per diverse portate nominali. La gamma di valvole DS3B comprende anche versioni a forte resistenza alla corrosione con grado IP elevato. Può essere comandata con un alimentatore controllato in corrente oppure tramite una scheda elettronica, da ordinare a parte.

Catalogo: 83220

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 40 l/min

DSE3G, DSE3GL e DSE3GH sono valvole proporzionali direzionali ad azione diretta, con elettronica integrata, per montaggio a piastra. Si utilizzano per controllare posizione e velocità degli attuatori idraulici.

Opzioni di elettronica a bordo per anello aperto:

Versione G: Elettronica standard con interfaccia analogica, segnale di riferimento in corrente o tensione, con connettore a 6 pin + PE. Ideale per applicazioni tradizionali con controllo diretto.

Versione GL: Elettronica compatta con interfaccia Io-Link, Can-open o analogica e connessione 5 pin M12. Perfetta per applicazioni in cui è richiesta una maggiore connettività.

Versione GH: Supporta la comunicazione tramite bus di campo, con interfacce EtherCAT, Ethernet/IP e Profinet, utilizzando una connessione a 11 pin M12. Ottimale per applicazioni industriali avanzate con esigenze di comunicazione complesse.

Catalogo: 83230

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 80 l/min

DSE3J, DSE3JL e DSE3JH sono valvole proporzionali direzionali ad azione diretta, con elettronica integrata e feedback di posizione, per montaggio a piastra.

Si utilizzano per controllare posizione e velocità degli attuatori idraulici.

Opzioni di elettronica a bordo per anello chiuso di pressione:

Versione J: Elettronica standard con interfaccia analogica, segnale di riferimento in corrente o tensione, con connettore a 6 pin + PE. Ideale per applicazioni tradizionali con controllo diretto.

Versione JL: Elettronica compatta con interfaccia Io-Link, Can-open o analogica e connessione 5 pin M12. Perfetta per applicazioni in cui è richiesta una maggiore connettività.

Versione JH: Supporta la comunicazione tramite bus di campo, con interfacce EtherCAT, Ethernet/IP e Profinet, utilizzando una connessione a 11 pin M12. Ottimale per applicazioni industriali avanzate con esigenze di comunicazione complesse.

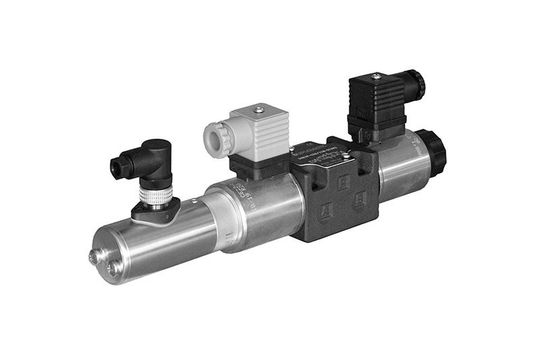

La valvola DSE3F è una valvola proporzionale direzionale ad azione diretta con feedback, per montaggio a piastra. Si utilizza per controllare in posizione e velocità degli attuatori idraulici. Cursori con centro aperto o chiuso sono disponibili per diverse portate nominali.

Devono essere comandate con una scheda elettronica esterna, come EDM-J (catalogo 89 255) da ordinare a parte.

La valvola DSE3F è una valvola proporzionale direzionale ad azione diretta con feedback, per montaggio a piastra. Si utilizza per controllare in posizione e velocità degli attuatori idraulici. Cursori con centro aperto o chiuso sono disponibili per diverse portate nominali.

Devono essere comandate con una scheda elettronica esterna, come EDM-J (catalogo 89 255) da ordinare a parte.

Catalogo: 83260

Taglia: ISO 4401-05

Montaggio: a piastra

Pressione Massima: 320 bar

Portata Massima: 90 l/min

La DSE5 è una valvola proporzionale direzionale ad azione diretta, per montaggio a piastra. Si utilizza per controllare posizione e velocità degli attuatori idraulici. Cursori con centro aperto o chiuso sono disponibili per diverse portate nominali. Le versioni con drenaggio esterno permettono pressione su T fino a 320 bar. Può essere comandata con un alimentatore controllato in corrente oppure tramite una scheda elettronica, da ordinare a parte.

Catalogo: 83270

Taglia: ISO 4401-05

Montaggio: a piastra

Pressione Massima: 320 bar

Portata Massima: 90 l/min

DSE5G, DSE5GL e DSE5GH sono valvole proporzionali direzionali ad azione diretta, con elettronica integrata, per montaggio a piastra. Si utilizzano per controllare posizione e velocità degli attuatori idraulici.

Opzioni di elettronica a bordo per anello aperto:

Versione G: Elettronica standard con interfaccia analogica, segnale di riferimento in corrente o tensione, con connettore a 6 pin + PE. Ideale per applicazioni tradizionali con controllo diretto.

Versione GL: Elettronica compatta con interfaccia Io-Link, Can-open o analogica e connessione 5 pin M12. Perfetta per applicazioni in cui è richiesta una maggiore connettività.

Versione GH: Supporta la comunicazione tramite bus di campo, con interfacce EtherCAT, Ethernet/IP e Profinet, utilizzando una connessione a 11 pin M12. Ottimale per applicazioni industriali avanzate con esigenze di comunicazione complesse.

Catalogo: 83280

Taglia: ISO 4401-05

Montaggio: a piastra

Pressione Massima: 320 bar

Portata Massima: 180 l/min

La DSE5J è una valvola proporzionale direzionale ad azione diretta, con elettronica integrata e feedback di posizione, per montaggio a piastra. Si utilizza per controllare posizione e velocità degli attuatori idraulici. L’elettronica integrata ha interfaccia analogica con segnale di riferimento in corrente o tensione con connessione a 6 pin + PE.

Catalogo: 83310

Taglia:

CETOP P05

ISO 4401-05

ISO 4401-07

ISO 4401-08

ISO 4401-10

ISO 4401-10+

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 2000 l/min

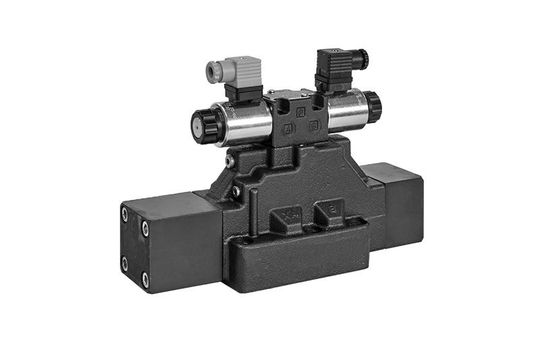

DSPE5, DSPE5R, DSPE7, DSPE8, DSPE10 e DSPE11 sono valvole proporzionali direzionali pilotate, per montaggio a piastra. Si utilizzano per controllare posizione e velocità degli attuatori idraulici.

Cursori con centro aperto, centro chiuso e per circuiti rigenerativi sono disponibili per ogni taglia. Il pilotaggio può essere interno, con valvola riduttrice di pressione incorporata, o esterno. Drenaggio interno o esterno.

Queste valvole possono essere comandate con un alimentatore controllato in corrente oppure tramite una scheda elettronica, da ordinare a parte.

La valvola DSPE5 è intercambiabile con i vecchi modelli E4E Duplomatic.

Catalogo: 83320

Taglia:

CETOP P05

ISO 4401-05

ISO 4401-07

ISO 4401-08

ISO 4401-10

ISO 4401-10+

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 2800 l/min

Le DSPE*G, DSPE*GL e DSPE*GH sono valvole direzionali proporzionali pilotate con elettronica integrata, progettate per il montaggio su piastra di base. Disponibili in diverse dimensioni, da ISO 4401-05 a ISO 4401-10 con porte di dimensioni maggiorate, queste valvole sono ideali per il controllo in anello aperto degli attuatori idraulici.

Caratteristiche principali:

Taglie: Le valvole DSPEG, DSPEGL e DSPE*GH sono disponibili in diverse taglie gli standard ISO 4401-05, ISO 4401-07, ISO 4401-08 e ISO 4401-10, con portate maggiorate per garantire performance superiori.

Cursori con centro aperto o chiuso: Ogni modello è disponibile con cursore a centro aperto o centro chiuso per adattarsi alle diverse esigenze di applicazione.

Circuiti rigenerativi: Le versioni DSPE7G*, DSPE8G* e DSPE10G* supportano spool per circuiti rigenerativi, offrendo efficienza energetica in applicazioni specifiche.

Alimentazione del pilota: il pilotaggio può essere interno, interno con valvola di riduzione della pressione integrata, o esterno, per una maggiore versatilità nelle installazioni.

Opzioni di elettronica a bordo:

Versione G: Elettronica standard con interfaccia analogica, segnale di riferimento in corrente o tensione, con connettore a 6 pin + PE. Ideale per applicazioni tradizionali con controllo diretto.

Versione GL: Elettronica compatta con interfaccia Io-Link, Can-Open o analogica e connessione 5 pin M12. Perfetta per applicazioni in cui è richiesta una maggiore connettività.

Versione GH: Supporta la comunicazione tramite bus di campo, con interfacce EtherCAT, Ethernet/IP e Profinet, utilizzando una connessione a 11 pin M12. Ottimale per applicazioni industriali avanzate con esigenze di comunicazione complesse.

Catalogo: 83330

Taglia:

CETOP P05

ISO 4401-05

ISO 4401-07

ISO 4401-08

ISO 4401-10

ISO 4401-10+

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 2800 l/min

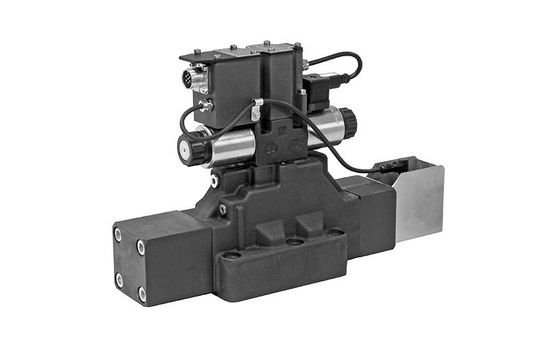

DSPE*J, DSPE*JL e DSPE*JH sono valvole proporzionali direzionali pilotate, con elettronica integrata e feedback di posizione, per montaggio a piastra.

Sono disponibili in taglie da ISO 4401-05 a ISO 4401-10 con bocche maggiorate, utilizzano per controllare posizione e velocità degli attuatori idraulici.

Cursori con centro aperto e centro chiuso sono disponibili per ogni taglia. I cursori per circuiti rigenerativi sono disponibili per DSPE7J*, DSPE8J* e DSPE10J*. Il pilotaggio può essere interno, interno con valvola riduttrice di pressione incorporata, o esterno. Drenaggio interno o esterno.

Le valvole sono disponibili con diversi tipi di elettronica integrata per anello chiuso:

La versione J è la nostra elettronica standard con interfaccia analogica con segnale di riferimento in corrente o tensione con connessione a 6 pin + PE.

La versione JL è una versione con scatola compatta con interfaccia IO-Link, Can-Open o analogica, con connessione M12 a 5 pin.

La versione JH dispone di interfaccia per comunicazione fieldbus tipo EtherCAT, Ethernet/IP o Profinet, con connessione M12 a 11 pin.

Catalogo: 83350

Taglia:

ISO 4401-05

ISO 4401-07

ISO 4401-08

ISO 4401-08+

ISO 4401-10

ISO 4401-10+

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 3500 l/min

Le DDPE*J, DDPE*JL e DDPE*JH sono valvole direzionali proporzionali con pilota direzionale controllate in anello chiuso. Queste valvole sono dotate di elettronica integrata e feedback di posizione, offrendo un controllo preciso per una varietà di sistemi industriali. Forma costruttiva per il montaggio su piastra e disponibili in dimensioni da ISO 4401-05 a ISO 4401-10 con porte sovradimensionate, per una maggiore capacità di flusso.

Configurazioni Specifiche per applicazioni di stampaggio plastica:

Oltre alle configurazioni classiche con centro chiuso e centro aperto, le valvole DDPE*J* offrono cursori specifici per i cicli di iniezione e altre applicazioni di lavorazione plastica, come i circuiti rigenerativi e controlli p/Q alternati, fondamentali per un'operazione precisa ed efficiente nei cicli di stampaggio. Che si tratti di cicli ad alta velocità o di processi complessi di stampaggio, la serie DDPE*J garantisce un controllo affidabile e preciso in queste applicazioni esigenti.

Le valvole DDPE*J sono sempre equipaggiate con una valvola di riduzione della pressione a 30 bar per il pilota. Il drenaggio può essere interno o esterno, con l'opzione di drenaggio esterno che offre una maggiore tolleranza alla pressione di ritorno sulla linea T per prestazioni ottimizzate.

Opzioni di elettronica a bordo:

Versione J: Elettronica standard con interfaccia analogica, segnale di riferimento in corrente o tensione, con connettore a 6 pin + PE. Ideale per applicazioni tradizionali con controllo diretto.

Versione JL: Elettronica compatta con interfaccia Io-Link, Can-open o analogica e connessione 5 pin M12. Perfetta per applicazioni in cui è richiesta una maggiore connettività.

Versione JH: Supporta la comunicazione tramite bus di campo, con interfacce EtherCAT, Ethernet/IP e Profinet, utilizzando una connessione a 11 pin M12. Ottimale per applicazioni industriali avanzate con esigenze di comunicazione complesse.

Catalogo: 41515

Taglia:

ISO 4401-03

ISO 4401-05

CETOP P05

ISO 4401-07

ISO 4401-08

ISO 4401-10

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 1100 l/min

Le D*K* sono elettrovalvole direzionali antideflagranti per montaggio a piastra. DS3K* e DL5BK* sono ad azionamento diretto, mentre DSP5RK*, DSP5K*, DSP7K*, DSP8K* e DSP10K* sono valvole pilotate. Queste elettrovalvole sono conformi ai requisiti  ATEX, IECEx e PESO e sono adatte per l'uso in atmosfere potenzialmente esplosive, per impianti di superficie o miniera.

È disponibile anche una versione per basse temperature (fino a - 40 ºC). Le valvole sono disponibili per alimentazione in corrente continua o raddrizzata, da alimentare in alternata. Il ponte raddrizzatore è integrato nella bobina. Sono disponibili diversi tipi di connessione, metrica o NPT. I pressacavi sono disponibili a parte.

Catalogo: 42215

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 25 l/min

Le DT3K* sono elettrovalvole direzionali a tenuta antideflagranti, per montaggio su piastra. Sono valvole a 3 vie, normalmente aperte o normalmente chiuse, con ritorno a molla. Queste valvole vengono impiegate in circuiti idraulici ove è richiesta l’assenza di trafilamenti.

Queste elettrovalvole sono conformi ai requisiti  ATEX, IECEx e PESO e sono adatte per l'uso in atmosfere potenzialmente esplosive, per impianti di superficie o miniera. È disponibile anche una versione per basse temperature (fino a - 40 °C) e una versione con bobina monoblocco in acciaio.

Le valvole sono disponibili per alimentazione in corrente continua o raddrizzata, da alimentare in alternata. Il ponte raddrizzatore è integrato nella bobina.

Sono disponibili diversi tipi di connessione, metrica o NPT. I pressacavi sono disponibili a parte.

Catalogo: 41110

Taglia: ISO 4401-02

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 30 l/min

Le DS2 sono elettrovalvole direzionali che controllano il passaggio e la direzione del flusso, per montaggio a piastra. Sono disponibili con ritorno a molle o con ritenuta meccanica. Il corpo della valvola è ottenuto da fusione in ghisa a elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Le bobine sono intercambiabili e I tubi sono a bagno d’olio. La valvola è disponibile con alimentazione in corrente continua. In alternativa al comando di emergenza standard la valvola DS2 dispone di dispositivi a manopola o con soffietto. La gamma di valvole DS2 comprende anche la versione con finitura in zinco-nichel per garantire la resistenza alla corrosione.

Catalogo: 41150

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 100 l/min

La DS3 è un'elettrovalvola direzionale a comando diretto progettata per il controllo della direzione e del flusso dei fluidi. Compatibile con il montaggio a piastra secondo lo standard ISO 4401-03, la valvola DS3 offre prestazioni superiori con una pressione massima di 350 bar e una portata fino a 100 l/min.

Disponibile in configurazioni a 3 e 4 vie, con ritorno a molla o ritenuta meccanica, il corpo valvola è realizzato in ghisa ad alta resistenza per garantire affidabilità e lunga durata. I condotti interni ampi riducono al minimo le perdite di carico, ottimizzando l'efficienza. Le bobine intercambiabili e i tubi a tenuta stagna in bagno d'olio assicurano prestazioni stabili nel tempo.

Le versioni disponibili includono alimentazione sia in corrente continua che alternata, con la possibilità di alimentare le valvole DC anche in AC tramite connettori con ponte raddrizzatore integrato. In alternativa al  comando manuale di emergenza standard sono previsti comandi a leva, pulsante o con soffietto, o dotati di arresto meccanico per una maggiore sicurezza.

La valvola DS3 è ideale per applicazioni industriali che richiedono una valvola durevole e performante. Sono disponibili versioni con elevata protezione contro la corrosione (IP) per garantire una maggiore resistenza in ambienti difficili, e modelli con bobine certificate UL per Canada e US.

Catalogo: 41155

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 80 l/min

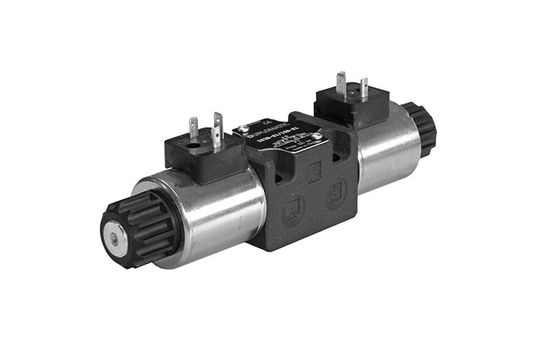

La DS3B è un'elettrovalvola direzionale a comando diretto progettata per il controllo della direzione e del flusso dei fluidi, con una pressione massima di 350 bar e una portata fino a 80 l/min. Compatibile con il montaggio a piastra secondo lo standard ISO 4401-03.

Disponibile in configurazioni a 3 e 4 vie, con ritorno a molla o ritenuta meccanica, il corpo valvola è realizzato in ghisa ad alta resistenza per garantire affidabilità e lunga durata. I condotti interni ampi riducono al minimo le perdite di carico, ottimizzando l'efficienza. Le bobine intercambiabili e i tubi a tenuta stagna in bagno d'olio assicurano prestazioni stabili nel tempo.

La valvola è disponibile con alimentazione in corrente continua. In alternativa al comando manuale di emergenza standard è previsto il comando con soffietto.

È disponibile anche con finitura in zinco-nichel per garantire la resistenza alla corrosione per un tempo di esposizione in nebbia salina fino a 120 ore.

Catalogo: 41153

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 80 l/min

Le elettrovalvole direzionali DS3GL sono progettate per il montaggio a piastra e sono dotate di un'interfaccia digitale per il controllo da PLC. Disponibili in configurazioni a 2, 3 e 4 vie, 2 e 3 posizioni, queste valvole funzionano in corrente continua e sono proposte sia con ritorno a molla che con ritenuta meccanica, per adattarsi a diverse esigenze applicative.

La versione con interfaccia IO-Link consente un controllo efficiente tramite segnale digitale a bassa potenza, permettendo al tempo stesso la trasmissione di dati operativi e ambientali utili per la diagnostica predittiva e la manutenzione intelligente. Questo rende le DS3GL ideali per applicazioni in ambito di automazione industriale avanzata.

Le varianti EC1 ed EC2, con bobine da 12V e 24V, sono ottimizzate per il comando diretto da PLC. Inoltre, le DS3GL offrono diverse opzioni di comando manuale di emergenza, tra cui versioni a soffietto, pulsante, manopola e dispositivi con ritenuta meccanica, per garantire la massima sicurezza e flessibilità operativa.

Completano la gamma le versioni con trattamento superficiale in zinco-nichel, che assicurano un'elevata resistenza alla corrosione, rendendo queste elettrovalvole adatte anche ad ambienti industriali gravosi.

Catalogo: 41211

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 280 bar

Portata Massima: 50 l/min

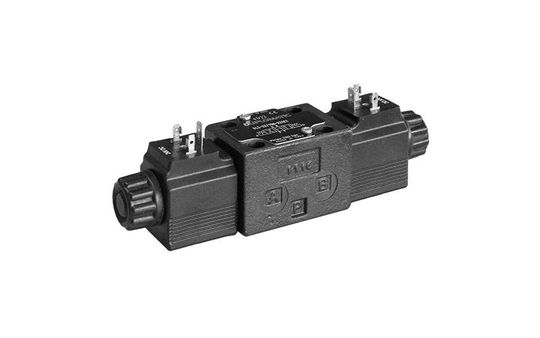

La DL3 è un’elettrovalvola direzionale a comando diretto per montaggio a piastra, con piano di posa rispondente alle norme ISO 4401-03. Queste valvole sono disponibili con design a 3 o a 4 vie, con ritorno / centraggio a molla o con ritenuta meccanica. Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Le bobine sono intercambiabili e tubi in bagno d’olio a tenuta stagna.

La valvola è disponibile per alimentazione in corrente continua o alternata. Le valvole per corrente continua possono essere alimentate anche in alternata, previo impiego di connettori con ponte raddrizzatore incorporato.

La valvola in corrente continua è fornita con comando manuale a soffietto. In alternativa è disponibile il comando ausiliario a manopola.

La gamma di valvole DL3 comprende anche versioni ad alta resistenza alla corrosione e con grado IP elevato.

Catalogo: 41152

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 280 bar

Portata Massima: 60 l/min

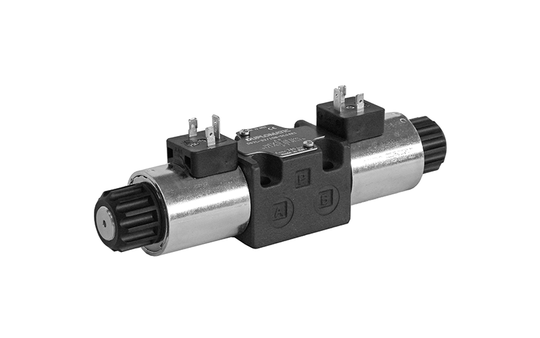

La DS3L è un’elettrovalvola direzionale a comando diretto con solenoidi a 24V CC a basso consumo (8 watt), per montaggio a piastra.

Queste sono valvole a 4 vie, a 2 o 3 posizioni, con centraggio a molla o con ritenuta meccanica. Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico.

La gamma di valvole DS3L comprende anche versioni con connessione bobina per standard DESINA e con trattamento superficiale zinco-nichel per garantire la resistenza alla corrosione.

Catalogo: 41231

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 76 l/min

Le DS3JB sono valvole direzionali a cursore che controllano il passaggio e la direzione di un fluido, con piano di posa secondo gli standard NFPA D03. Sono disponibili con design a 3 e 4 vie, con ritorno / centraggio a molla o con ritenuta meccanica. Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Le bobine sono intercambiabili e tubi in bagno d’olio a tenuta stagna. La valvola è dotata di scatola elettrica a cablare. Disponibile per alimentazione in corrente alternata. In alternativa al comando manuale di emergenza standard è disponibile quello a soffietto, adatto al clima tropicale.

Catalogo: 41251

Taglia: ISO 4401-03

Montaggio: modulare

Pressione Massima: 350 bar

Portata Massima: 50 l/min

La MDS3 è una valvola modulare per la commutazione di più portate o per la selezione di valori di pressione. I condotti del fluido attraversano tutto il corpo valvola e grazie a questo particolare design, la valvola MDS3 è impilabile con tutte le altre valvole modulari con piano di posa ISO 4401-03. La speciale connessione della valvola in parallelo alle linee P-T-A-B del circuito consente molteplici figure idrauliche, riducendo al minimo le perdite di carico. La valvola è disponibile per alimentazione in corrente continua o alternata. Le valvole per corrente continua possono essere alimentate anche in alternata, previo impiego di connettori con ponte raddrizzatore incorporato. In alternativa al comando manuale di emergenza standard sono disponibili il comando di emergenza a pulsante, con soffietto e diversi dispositivi di arresto meccanico.

Catalogo: 41270

Taglia: ISO 4401-03

Montaggio: modulare

Pressione Massima: 350 bar

Portata Massima: 50 l/min

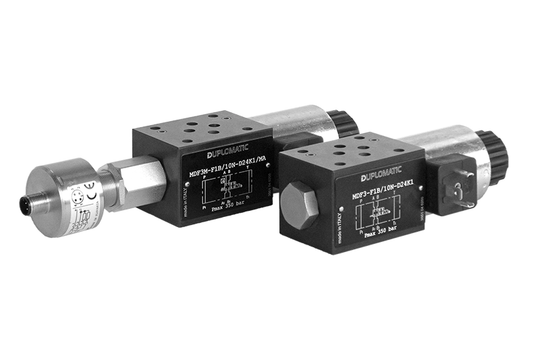

Le valvole MDF3 e MCF3 sono valvole modulari di intercettazione utenze, disponibili con azionamento elettrico (in corrente continua) o idraulico, con o senza monitoraggio della posizione del cursore (versioni MDF3M e MCF3M).

Le valvole MDF3 e le MCF3 si montano sotto le servovalvole direzionali per garantire la sicurezza del circuito quando si verifica un’interruzione di corrente.

Sono disponibili versioni con utenze a scarico, utenze chiuse, schema incrociato o parallelo.

Le versioni con monitoraggio di posizione, sia iniziale che attuata, non prevedono comando manuale ausiliario e non sono smontabili, per garantire l'integrità del sistema in applicazioni critiche.

Catalogo: 41310

Taglia: ISO 4401-05

Montaggio: a piastra

Pressione Massima: 320 bar

Portata Massima: 150 l/min

Le DS5 sono elettrovalvole direzionali che controllano il passaggio e la direzione del flusso, per montaggio a piastra. Sono disponibili con design a 3 e 4 vie, con ritorno/centraggio a molla o con ritenuta meccanica. Il corpo della valvola è ottenuto da fusione in ghisa a elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Le bobine sono intercambiabili e I tubi sono a bagno d’olio. La valvola è disponibile per alimentazione in corrente continua o alternata. Le valvole per corrente continua possono essere alimentate anche in alternata, previo impiego di connettori con ponte raddrizzatore incorporato. In alternativa al comando manuale di emergenza standard sono disponibili il comando manuale di emergenza con soffietto, a manopola, o con dispositivo di arresto meccanico. La DS5 è disponibile anche con piano di posa con attacco Y per drenaggio esterno e con dispositivo per commutazione graduale, fissa o regolabile.

Catalogo: 41330

Taglia: ISO 4401-05

Montaggio: a piastra

Pressione Massima: 320 bar

Portata Massima: 125 l/min

Le DL5 sono elettrovalvole direzionali compatte a comando diretto per montaggio a piastra, pensate soprattutto per le macchine agricole.

Controllano direzione e passaggio del flusso. Sono disponibili con design a 3 e 4 vie, con ritorno / centraggio a molla o ritenuta meccanica. Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Le bobine sono intercambiabili e tubi in bagno d’olio a tenuta stagna. La valvola è disponibile per alimentazione in corrente continua o alternata.

La gamma di valvole DL5 comprende anche versioni con trattamento superficiale zinco-nichel per garantire la resistenza alla corrosione.

Catalogo: 41335

Taglia: ISO 4401-05

Montaggio: a piastra

Pressione Massima: 320 bar

Portata Massima: 125 l/min

Le DL5B sono elettrovalvole direzionali compatte a comando diretto, per montaggio a piastra, pensate soprattutto per le macchine agricole. Controllano direzione e passaggio del flusso.

Sono disponibili con design a 3 e 4 vie, con ritorno / centraggio a molla o con ritenuta meccanica. Il corpo valvola è ottenuto da fusione in ghisa ad elevata resistenza ed è fornito di ampi condotti interni per minimizzare le perdite di carico. Le bobine sono intercambiabili e tubi in bagno d’olio a tenuta stagna. La valvola è disponibile solo per alimentazione in corrente continua.

In alternativa al comando manuale di emergenza standard sono disponibili il comando manuale di emergenza a pulsante, a soffietto e i dispositivi a ritenuta meccanica.

La gamma di valvole DL5B comprende versioni con grado IP elevato e ad elevata resistenza alla corrosione.

Catalogo: 41351

Taglia: ISO 4401-05

Montaggio: modulare

Pressione Massima: 350 bar

Portata Massima: 100 l/min

La MDS5 è una valvola modulare per la commutazione di più portate o per la selezione di valori di pressione. I canali di passaggio del fluido attraversano tutto il corpo valvola e grazie a questo particolare design, la valvola MDS5 è impilabile con tutte le altre valvole modulari con piano di posa ISO 4401-05. La speciale connessione della valvola in parallelo alle linee P-T-A-B del circuito consente molteplici figure idrauliche, riducendo al minimo le perdite di carico.

La valvola è disponibile per alimentazione in corrente continua o alternata In alternativa al comando manuale di emergenza standard è disponibile il quello con soffietto.

Catalogo: 41420

Taglia: ISO 4401-07

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 300 l/min

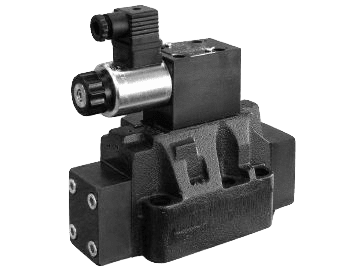

Le DSP7 sono valvole direzionali pilotate, a comando elettrico o idraulico (DSC7), per montaggio a piastra, con portata fino a 300 l/min. Sono disponibili in versione per alta pressione, fino a 420 bar. La valvola è disponibile per alimentazione in corrente continua o alternata. I solenoidi per corrente continua possono anche essere alimentati con corrente alternata utilizzando connettori con un ponte raddrizzatore incorporato. In alternativa al comando manuale di emergenza standard è disponibile quello a soffietto. La gamma comprende anche versioni ad alta resistenza alla corrosione con grado IP elevato.

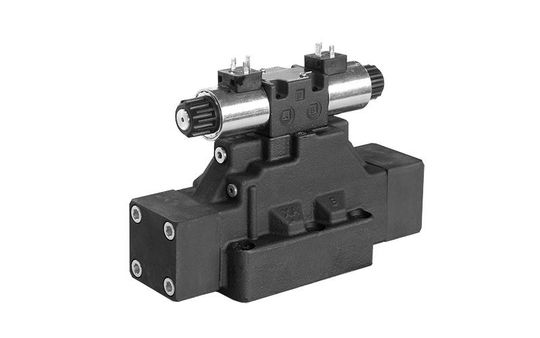

Catalogo: 41430

Taglia: ISO 4401-08

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 600 l/min

Le DSP8 sono valvole direzionali pilotate, a comando elettrico o idraulico (DSC8), per montaggio a piastra, con portata fino a 600 l/min. Sono disponibili anche le versioni per alta pressione, fino a 420 bar.

La valvola è disponibile per alimentazione in corrente continua o alternata. I solenoidi per corrente continua possono anche essere alimentati con corrente alternata utilizzando connettori con un ponte raddrizzatore incorporato. In alternativa al comando manuale di emergenza standard è disponibile quello a soffietto. La gamma comprende anche versioni ad alta resistenza alla corrosione con grado IP elevato.

Questa valvola sostituisce la valvola E5P4 del catalogo 41400, ora esaurita.

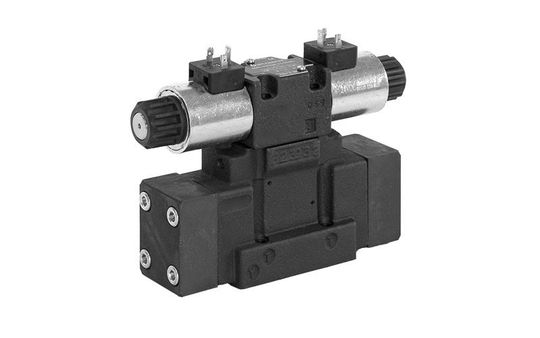

Catalogo: 41410

Taglia:

ISO 4401-05

CETOP P05

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 150 l/min

Le DSP5 sono valvole direzionali pilotate, a comando elettrico o idraulico (DSC5), per montaggio a piastra, con portata fino a 150 l/min. Sono disponibili anche le versioni per alta pressione, fino a 420 bar.

La valvola è disponibile per alimentazione in corrente continua o alternata. I solenoidi per corrente continua possono anche essere alimentati con corrente alternata utilizzando connettori con un ponte raddrizzatore incorporato. In alternativa al comando manuale di emergenza standard è disponibile quello a soffietto. La gamma comprende anche versioni ad alta resistenza alla corrosione con grado IP elevato.

Questa valvola sostituisce la valvola E4P4 del catalogo 41400, ora esaurita.

Catalogo: 41440

Taglia:

ISO 4401-10

ISO 4401-10+

Montaggio: a piastra

Pressione Massima: 420 bar

Portata Massima: 1600 l/min

Le DSP10 e DSP11 sono valvole direzionali pilotate, a comando elettroidraulico. DSC10 e DSC11 sono le versioni a comando idraulico. DSP10 e DSC10 sono disponibili anche in versione per alta pressione (420 bar in P)

Queste valvole direzionali sono per montaggio a piastra, con portata fino a 1100 l/min e 1600 l/min rispettivamente.

Sono disponibili per alimentazione in corrente continua o alternata. Le valvole per corrente continua possono essere alimentate anche in alternata, previo impiego di connettori con ponte raddrizzatore incorporato.

In alternativa al comando manuale di emergenza standard è disponibile quello a soffietto.

Catalogo: 41505

Taglia:

ISO 4401-03

ISO 4401-05

CETOP P05

ISO 4401-07

ISO 4401-08

ISO 4401-10

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 1100 l/min

Le elettrovalvole direzionali monitorate DS(P)*M sono provviste di uno o due sensori di posizione che mediante un segnale binario indicano la posizione del cursore principale. DS3M e DS5M sono valvole ad azionamento diretto, mentre DSP5RM, DSP5M, DSP7M, DSP8M e DSP10M sono valvole pilotate. Le DS(P)*M sono disponibili solo per corrente continua. L’ente certificatore TÜV certifica la conformità delle valvole DS(P)*M alle normative per la sicurezza CE ISO 4413:2012, UNI EN 12622:2014, UNI EN 693:2001 +A2:2001, UNI EN 201:2010 e UNI EN 422:2009 con certificato TÜV IT 14 MAC 0043. A causa delle loro caratteristiche e del possibile impiego su macchinari sottoposti a requisiti di sicurezza queste valvole non sono provviste di comando manuale e non possono essere disassemblate; inoltre, i loro componenti non sono intercambiabili.

Catalogo: 41600

Taglia:

ISO 4401-03

ISO 4401-05

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 150 l/min

DSH3 e DSH5 sono valvole direzionali ad azionamento a leva per montaggio a piastra. Sono disponibili in versione a 3 e a 4 vie, con due o tre posizioni, con ritorno / centraggio a molla o ritenuta meccanica. A richiesta la valvola può essere fornita con la leva montata in posizione diversa da quella indicata a catalogo.

Catalogo: 41605

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 75 l/min

La valvola direzionale DSH3L con azionamento meccanico a leva offre una soluzione compatta ed efficiente per il controllo preciso del flusso e della direzione del fluido nei sistemi idraulici.

Il suo design salva-spazio la rende perfetta per il montaggio a piastra in spazi ristretti, garantendo un’integrazione semplice anche negli impianti più complessi.

Disponibile in configurazioni a 4 vie con due o tre posizioni, è dotata di opzioni di ritorno a molla e ritenzione meccanica per adattarsi a diverse esigenze operative.

La variante con finitura in zinco-nichel offre una superiore protezione dalla corrosione, assicurando prestazioni affidabili anche negli ambienti più gravosi, come nebbie saline e condizioni aggressive.

Catalogo: 41610

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 75 l/min

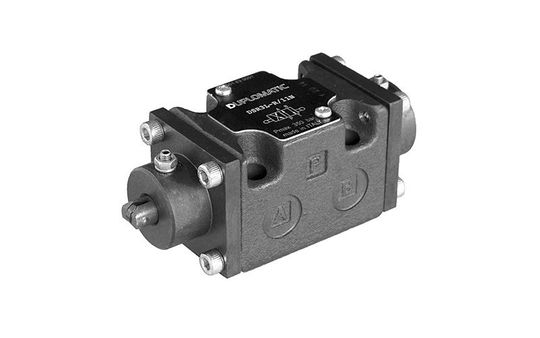

DSR3L e DSR3H sono valvole direzionali a cursore, con azionamento meccanico a rotella, per montaggio su piastra.

Le valvol sono disponibili nelle versioni LIGHT (corta) e HEAVY DUTY (lunga) a due posizioni, con ritorno a molla. DSR3L è disponibile anche con doppia camma.

Questo tipo di valvole trova impiego come fine corsa idraulico, commutatori di velocità (non compensati), sicurezze idrauliche, dispositivi di inversione del movimento di assi idraulici.

Catalogo: 41620

Taglia:

ISO 4401-03

ISO 4401-05

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 120 l/min

DSA3 e DSA5 sono valvole direzionali a cursore ad azionamento pneumatico, per montaggio su piastra. Sono disponibili in versione a 3 e a 4 vie, con ritorno / centraggio a molla o ritenuta meccanica. Il drenaggio esterno presente su DSA5 va obbligatoriamente collegato quando la contropressione in T è superiore a 25 bar.

Catalogo: 41630

Taglia:

ISO 4401-03

ISO 4401-05

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 150 l/min

Le DSC3 e le DSC5 sono valvole direzionali a cursore ad azionamento idraulico, per montaggio su piastra.

Sono disponibili in versione a 3 e a 4 vie, con ritorno / centraggio a molla o ritenuta meccanica.

Catalogo: 41640

Taglia:

ISO 4401-03

ISO 4401-05

Montaggio: a piastra

Pressione Massima: 350 bar

Portata Massima: 30 l/min

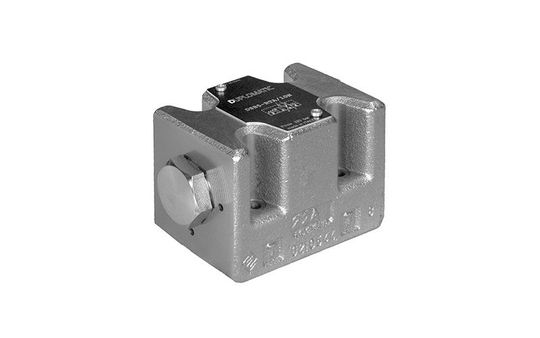

DSB3 e DS5B sono valvole direzionali a inversione automatica ad azionamento idraulico, per montaggio su piastra. Queste valvole invertono la direzione del flusso quando la portata in una delle due utenze è nulla (ad esempio, quando un cilindro raggiunge il fine corsa). Il processo di inversione è indipendente dalla pressione nell’utenza. Queste valvole sono zinco-nichelate superficialmente, rendendole idonee per applicazioni mobili e ambientali (come i compattatori di rifiuti) che richiedono una buona protezione dalla corrosione.

Catalogo: 42200

Taglia: ISO 4401-03

Montaggio: a piastra

Pressione Massima: 250 bar

Portata Massima: 25 l/min

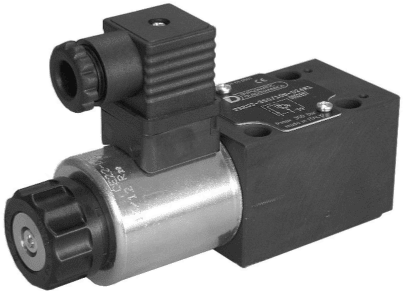

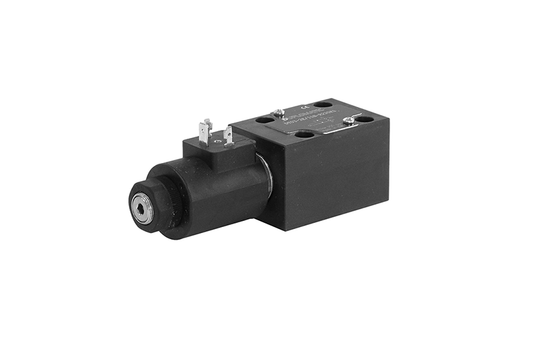

Le DT03 sono elettrovalvole direzionali a tenuta ad azionamento diretto. Per montaggio su piastra. Sono disponibili in versione a 2 e a 3 vie, con ritorno a molla. Configurazione a doppia tenuta disponibile nelle versioni a due vie. Le valvole sono disponibili per alimentazione in corrente continua o raddrizzata da alimentare in alternata. Sono necessari connettori con ponte raddrizzatore incorporato.

Catalogo: 42250

Taglia: ISO 4401-03

Montaggio: modulare

Pressione Massima: 250 bar

Portata Massima: 25 l/min

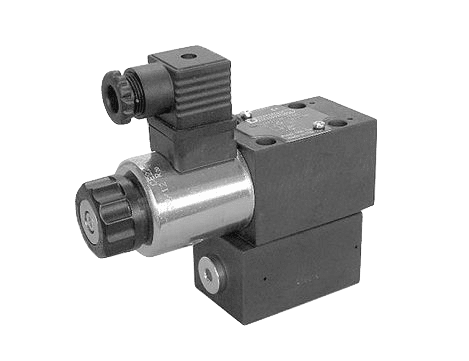

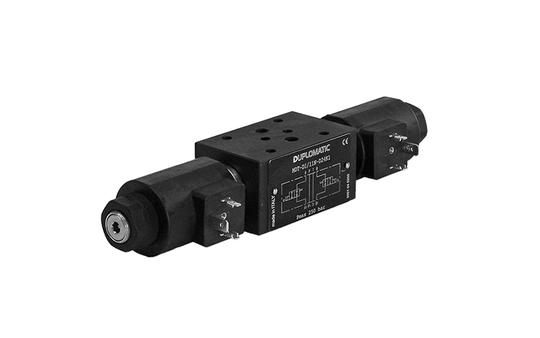

Le MDT sono elettrovalvole direzionali a tenuta ad azionamento diretto, per montaggio modulare. Sono disponibili in versione a 2 vie, normalmente chiuse, con tenuta nei due sensi ad elettromagnete diseccitato su una o entrambe le utenze. Le valvole sono disponibili per alimentazione in corrente continua o raddrizzata da alimentare in alternata. Sono necessari connettori con ponte raddrizzatore incorporato.

Le DZCE* sono valvole riduttrici di pressione a comando elettrico proporzionale, con superficie di attacco rispondente alle norme ISO 4401 (CETOP RP121H). Oltre a ridurre la pressione dalla via P verso l’utenza A, consentono il ritorno di flusso dall’utenza A verso lo scarico T nei casi in cui si generi una pressione superiore al valore di taratura nel circuito a valle (utenza A): caso tipico di un contrappeso idraulico o bilanciamento di carico. Consentono la modulazione della pressione in modo continuo, proporzionalmente alla corrente fornita dal solenoide. Possono essere comandate direttamente da un alimentatore controllato in corrente oppure tramite unità elettroniche che consentono di sfruttare a pieno le prestazioni delle valvole. Le valvole sono disponibili nelle dimensioni CETOP P05, ISO 4401-05 (CETOP R05), ISO 4401-07 (CETOP 07) e ISO 4401-08 (CETOP 08). Ogni dimensione offre diversi campi di regolazione portata, fino ad un massimo di 500 l/min

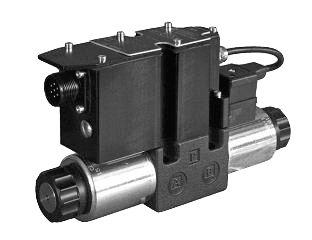

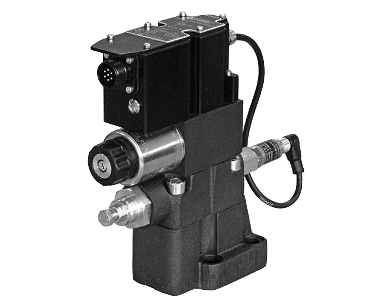

Le DZCE*G sono valvole riduttrici di pressione a comando elettrico proporzionale, con elettronica integrata, con superficie di attacco rispondente alle norme ISO 4401 (CETOP RP121H). Oltre a ridurre la pressione dalla via P verso l’utenza A, consentono il ritorno di flusso dall’utenza A verso lo scarico T nei casi in cui si generi una pressione superiore al valore di taratura nel circuito a valle (utenza A) (caso tipico di un contrappeso idraulico o bilanciamento di carico). Le valvole sono disponibili con comando in tensione o in corrente ed elettronica con abilitazione interna, abilitazione esterna o 0V monitor sul pin C. Dispongono di una funzione di monitoraggio della corrente al solenoide. Le valvole sono di semplice installazione. La scheda digitale gestisce direttamente le impostazioni. In applicazioni particolari è possibile personalizzare le impostazioni utilizzando il kit opzionale.

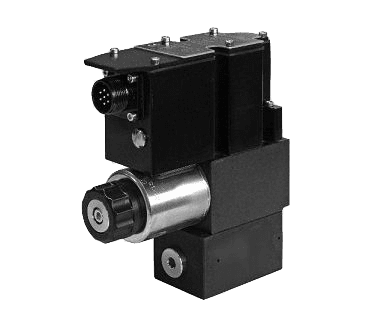

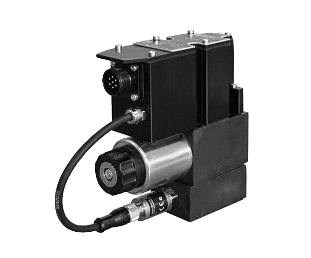

La valvola PRED3J è una regolatrice di pressione ad azione diretta a comando elettrico proporzionale integrato, CETOP 03, con superficie di attacco rispondente alle norme ISO 4401 (CETOP RP121H). È impiegata come valvola pilota, per il controllo della pressione nei circuiti idraulici. Le valvole sono disponibili con comando in tensione o in corrente ed elettronica con abilitazione interna, abilitazione esterna o 0V monitor sul pin C. Dispone di una funzione di monitoraggio del valore di pressione dal trasduttore, leggibile sul pin F. È possibile personalizzare alcuni parametri tramite l’apposito kit per start-up. È disponibile in tre campi di regolazione pressione fino a 350 bar.
