DCS è un controller semplificato per il controllo della trasmissione idrostatica.

Corpo in alluminio, categoria IP65, connessione diagnosi

 - 4 input switch

- 1 input analogico

- 2 output per il controllo dei solenoidi pompa

- 2 set di parametri per la gestione delle rampe

Tutti i parametri possono essere modificati con l’utilizzo del software ConDoc

DCS è un controller semplificato per il controllo della trasmissione idrostatica.

Corpo in alluminio, categoria IP65, connessione diagnosi

 - 4 input switch

- 1 input analogico

- 2 output per il controllo dei solenoidi pompa

- 2 set di parametri per la gestione delle rampe

Tutti i parametri possono essere modificati con l’utilizzo del software ConDoc

DCM è una scheda di controllo per trasmissioni idrostatiche con un sistema elettronico di regolazione della pompa e il motore primo. Consente di gestire la pompa e gli rpm del motore diesel.

- corpo in alluminio, categoria IP65 con connessione per la diagnosi

 - 6 input switch

- 1 input analogico per joystick o pedale

- 1 input analogico per avanzamento di precisione

- 1 input per sensore giri del motore diesel

- output per i solenoidi della pompa idraulica

- 2 set di parametri per il controllo della pompa

- rampe programmabili liberamente

- tutti i parametri possono essere settati con l’utilizzo del software ConDoc

DCM è una scheda di controllo per trasmissioni idrostatiche con un sistema elettronico di regolazione della pompa e il motore primo. Consente di gestire la pompa e gli rpm del motore diesel.

- corpo in alluminio, categoria IP65 con connessione per la diagnosi

 - 6 input switch

- 1 input analogico per joystick o pedale

- 1 input analogico per avanzamento di precisione

- 1 input per sensore giri del motore diesel

- output per i solenoidi della pompa idraulica

- 2 set di parametri per il controllo della pompa

- rampe programmabili liberamente

- tutti i parametri possono essere settati con l’utilizzo del software ConDoc

DCE è una scheda di controllo per la trasmissione idrostatica e il controllo del motore termico. E’ possibile traslare a velocità costante del diesel e variando la cilindrata della pompa e del motore idraulico.

- corpo scheda in allumino, protezione IP65

- Connessione per la diagnosi

- gestione solenoidi pompa - gestione solenoide motore idraulico

- controllo diesel via CAN J1939

- switch per controllo modalità

- selezione riding mode

- controllo di precisione della traslazione

- controllo del limite di carico

- tutti i parametri possono essere settati con software ConDoc

DCE è una scheda di controllo per la trasmissione idrostatica e il controllo del motore termico. E’ possibile traslare a velocità costante del diesel e variando la cilindrata della pompa e del motore idraulico.

- corpo scheda in allumino, protezione IP65

- Connessione per la diagnosi

- gestione solenoidi pompa - gestione solenoide motore idraulico

- controllo diesel via CAN J1939

- switch per controllo modalità

- selezione riding mode

- controllo di precisione della traslazione

- controllo del limite di carico

- tutti i parametri possono essere settati con software ConDoc

DCP è una scheda per il controllo della trasmissione idrostatica che include diverse opzioni con un microprocessore aggiuntivo che supervisiona l’intero sistema.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- gestione della pompa

- gestione del motore idraulico

- gestione diesel via CAN J1939

- switch per controllo modalità

- selezione riding mode

- controllo di precisione della traslazione - controllo della pressione

- controllo RPM

- controllo del limite di carico

- controllo della velocità

- limitazione della velocità

- controllo attraverso il display via CAN

- tutti i parametri possono essere settati via software ConDoc

DCP è una scheda per il controllo della trasmissione idrostatica che include diverse opzioni con un microprocessore aggiuntivo che supervisiona l’intero sistema.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- gestione della pompa

- gestione del motore idraulico

- gestione diesel via CAN J1939

- switch per controllo modalità

- selezione riding mode

- controllo di precisione della traslazione - controllo della pressione

- controllo RPM

- controllo del limite di carico

- controllo della velocità

- limitazione della velocità

- controllo attraverso il display via CAN

- tutti i parametri possono essere settati via software ConDoc

DCT è una scheda per il controllo della trasmissione idrostatica che include diverse opzioni con un microprocessore aggiuntivo che supervisiona l’intero sistema. Inoltre è provvista di un sistema antislittamento in grado di controllare fino a quattro ruote.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- gestione della pompa

- gestione dei motori idraulici

- gestione diesel via CAN J1939

- switch per controllo modalità

- selezione riding mode

- controllo di precisione della traslazione

- controllo della pressione - controllo RPM

- controllo del limite di carico

- controllo della velocità

- limitazione della valocità

- controllo attraverso il display via CAN

- tutti i parametri possono essere settati via software ConDoc

DCT è una scheda per il controllo della trasmissione idrostatica che include diverse opzioni con un microprocessore aggiuntivo che supervisiona l’intero sistema. Inoltre è provvista di un sistema antislittamento in grado di controllare fino a quattro ruote.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- gestione della pompa

- gestione dei motori idraulici

- gestione diesel via CAN J1939

- switch per controllo modalità

- selezione riding mode

- controllo di precisione della traslazione

- controllo della pressione - controllo RPM

- controllo del limite di carico

- controllo della velocità

- limitazione della valocità

- controllo attraverso il display via CAN

- tutti i parametri possono essere settati via software ConDoc

DCC è una scheda per il controllo della trasmissione idrostatica per veicoli cingolati. La traslazione viene regolata attraverso due circuiti idraulici indipendenti (lato destro / lato sinistro); il controllo automatizzato rende la trazione del veicolo semplice e sicura, ad altissimi livelli di manovrabilità.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- gestioni delle pompe separate (per lato)

- gestioni dei motori idraulici separate (per lato)

- gestione del motore diesel via CAN J1939

- switch per controllo modalità

- rampe personalizzabili

- controllo di precisione della traslazione

- controllo della pressione

- controllo RPM

- controllo del limite di carico

- controllo della velocità

- limitazione della velocità

- controllo attraverso il display via CAN

- tutti i parametri possono essere settati via software ConDoc

DCC è una scheda per il controllo della trasmissione idrostatica per veicoli cingolati. La traslazione viene regolata attraverso due circuiti idraulici indipendenti (lato destro / lato sinistro); il controllo automatizzato rende la trazione del veicolo semplice e sicura, ad altissimi livelli di manovrabilità.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- gestioni delle pompe separate (per lato)

- gestioni dei motori idraulici separate (per lato)

- gestione del motore diesel via CAN J1939

- switch per controllo modalità

- rampe personalizzabili

- controllo di precisione della traslazione

- controllo della pressione

- controllo RPM

- controllo del limite di carico

- controllo della velocità

- limitazione della velocità

- controllo attraverso il display via CAN

- tutti i parametri possono essere settati via software ConDoc

Sistema di controllo per macchine a traslazione idrostatica con sistema di frenatura idraulica; aumento dell’affidabilità, ma soprattutto della sicurezza nell’utilizzo nel traffico urbano.

ABS 4 canali per il controllo dell’antislittamento delle ruote limitazione e gestione del momento di sterzata, controllo delle sbandate gestione della frenata in funzione del carico Gestione del sistema idraulico in funzione della frenata Drive Control Gestione del motore diesel .

Ottimizzazione della gestione della potenza del motore in funzione del controllo del carico Controllo antislittamento Controllo della frenata idrostatica

Sistema di controllo per macchine a traslazione idrostatica con sistema di frenatura idraulica; aumento dell’affidabilità, ma soprattutto della sicurezza nell’utilizzo nel traffico urbano.

ABS 4 canali per il controllo dell’antislittamento delle ruote limitazione e gestione del momento di sterzata, controllo delle sbandate gestione della frenata in funzione del carico Gestione del sistema idraulico in funzione della frenata Drive Control Gestione del motore diesel .

Ottimizzazione della gestione della potenza del motore in funzione del controllo del carico Controllo antislittamento Controllo della frenata idrostatica

Catalogo: 89120

Montaggio: a connettore tipo EN 175301-803

Alimentazione: 10 ÷ 30 V DC

EDC-1 è un amplificatore digitale per il comando di valvole proporzionali in anello aperto, con montaggio a innesto su connessione elettrica tipo DIN della bobina e connessione DIN o M12 lato collegamento elettrico.

Eroga una corrente proporzionale al segnale di riferimento ed indipendente alle variazioni di temperatura ed impedenza del carico, con una risoluzione dell’1% su fondo scala 2600 mA. L'alimentazione al solenoide mediante stadio PWM consente di ridurre l'isteresi della valvola migliorando la precisione della regolazione.

La gamma EDC-1 offre diverse tarature di corrente massima e frequenza di switching (PWM), in funzione del tipo di valvola da comandare. La regolazione dei parametri avviene tramite pulsanti e display, oppure via PC portatile con software EDCPC e collegamento alla presa RS232 posta all'interno della scatoletta.

Il kit di configurazione EDCPC è ordinabile separatamente.

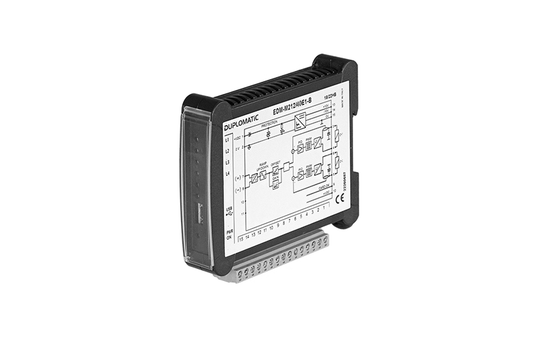

Catalogo: 89252

Montaggio: guida DIN EN 50022

Alimentazione: 9 ÷ 32 V DC

La scheda EDM-M* è un amplificatore digitale per il comando in anello aperto di valvole proporzionali, per montaggio su guide DIN EN 50022.

La scheda eroga una corrente al solenoide proporzionale al segnale di riferimento ed indipendente alle variazioni di temperatura ed impedenza del carico. È disponibile in tre versioni, per il comando di una valvola monosolenoide (M1), o una doppio solenoide (M2) o due valvole monosolenoide (M3) mediante due canali indipendenti.

Il segnale di riferimento è analogico in tensione o in corrente. Ogni versione è disponibile con diverse tarature di corrente massima e frequenza di switching (PWM), ottimizzate in funzione del tipo di valvola da comandare.

Il pannello frontale ospita i LED per diagnostica e funzionamento della scheda e una porta micro-USB per il collegamento al software EDM40-SmartManager per diagnostica e/o configurazione, scaricabile da questa pagina sotto 'DOWNLOAD'

Questo prodotto sostituisce le schede fuori produzione EDM-M* serie 31 con segnale di riferimento in corrente o in tensione.

HC2.5 è una ulteriore evoluzione di amplificatore proporzionale per valvole oleodinamiche. Questo amplificatore ed i suoi predecessori sono stati provati a fondo in molte diverse applicazioni. È costituito da una scheda “plug-in” su supporto da 19 pollici, e può essere anche istallato all’interno di un quadro col solo utilizzo di un supporto scheda pronto al montaggio.

- 8 segnali in ingresso tramite switch

- 1 segnale in ingresso per il potenziometro

- 1 segnale in ingresso differenziale in tensione (Volt)

- 1 segnale in uscita per alimentazione potenziometro

- 2 segnali in uscita per solenoidi

- 1 segnale in uscita per controllo stato

- interfaccia CAN - interfaccia RS232

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc o tramite terminale “MT” direttamente connesso

HC2.5 è una ulteriore evoluzione di amplificatore proporzionale per valvole oleodinamiche. Questo amplificatore ed i suoi predecessori sono stati provati a fondo in molte diverse applicazioni. È costituito da una scheda “plug-in” su supporto da 19 pollici, e può essere anche istallato all’interno di un quadro col solo utilizzo di un supporto scheda pronto al montaggio.

- 8 segnali in ingresso tramite switch

- 1 segnale in ingresso per il potenziometro

- 1 segnale in ingresso differenziale in tensione (Volt)

- 1 segnale in uscita per alimentazione potenziometro

- 2 segnali in uscita per solenoidi

- 1 segnale in uscita per controllo stato

- interfaccia CAN - interfaccia RS232

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc o tramite terminale “MT” direttamente connesso

Controllo variabile per qualsiasi utilizzo mobile o industriali. Semplicità di connessione e di costruzione rendono questo controllo adattabile a qualsiasi utilizzo con minimi sforzi di istallazione.

- 6 segnali in ingresso tramite switch

- 2 segnali analogici in ingresso per il settaggio delle valvole

- 4 segnali in uscita per la gestione dei solenoidi

- 2 valvole possono essere gestite indipendentemente

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc o tramite terminale “MT” direttamente connesso

Controllo variabile per qualsiasi utilizzo mobile o industriali. Semplicità di connessione e di costruzione rendono questo controllo adattabile a qualsiasi utilizzo con minimi sforzi di istallazione.

- 6 segnali in ingresso tramite switch

- 2 segnali analogici in ingresso per il settaggio delle valvole

- 4 segnali in uscita per la gestione dei solenoidi

- 2 valvole possono essere gestite indipendentemente

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc o tramite terminale “MT” direttamente connesso

Amplificatore proporzionale per utilizzi gravosi in applicazioni mobili. Due valvole, con due solenoidi ciascuna, possono essere gestite separatamente. Il settaggio dei valori può essere eseguito attraverso potenziometri esterni, oppure salvato direttamente nel controller e richiamato grazie agli switches.  Le rampe sono programmabili in funzione delle esigenze.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- 8 segnali in ingresso tramite switch

- 2 segnali analogici in ingresso per il settaggio delle valvole

- 4 segnali in uscita per la gestione dei solenoidi delle due valvole

- 2 possibilità di settaggio salvabili per ogni valvola

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc

Amplificatore proporzionale per utilizzi gravosi in applicazioni mobili. Due valvole, con due solenoidi ciascuna, possono essere gestite separatamente. Il settaggio dei valori può essere eseguito attraverso potenziometri esterni, oppure salvato direttamente nel controller e richiamato grazie agli switches.  Le rampe sono programmabili in funzione delle esigenze.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- 8 segnali in ingresso tramite switch

- 2 segnali analogici in ingresso per il settaggio delle valvole

- 4 segnali in uscita per la gestione dei solenoidi delle due valvole

- 2 possibilità di settaggio salvabili per ogni valvola

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc

Amplificatore proporzionale per utulizzi gravosi in applicazioni mobile, di semplice utilizzo.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- 4 segnali in ingresso tramite switch

- 1 segnale analogico in ingresso per il settaggio delle valvole

- 2 segnali in uscita per la gestione dei solenoidi delle valvole

- 2 possibilità di settaggio salvabili per ogni valvola

- possibilità di programmazione rampe

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc

Amplificatore proporzionale per utulizzi gravosi in applicazioni mobile, di semplice utilizzo.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- 4 segnali in ingresso tramite switch

- 1 segnale analogico in ingresso per il settaggio delle valvole

- 2 segnali in uscita per la gestione dei solenoidi delle valvole

- 2 possibilità di settaggio salvabili per ogni valvola

- possibilità di programmazione rampe

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc

HC2.5 è una ulteriore evoluzione di amplificatore proporzionale per valvole oleodinamiche. Questo amplificatore ed i suoi predecessori sono stati provati a fondo in molte diverse applicazioni. È costituito da una scheda “plug-in” su supporto da 19 pollici, e può essere anche istallato all’interno di un quadro col solo utilizzo di un supporto scheda pronto al montaggio.

- 8 segnali in ingresso tramite switch

- 1 segnale in ingresso per il potenziometro

- 1 segnale in ingresso differenziale in tensione (Volt)

- 1 segnale in uscita per alimentazione potenziometro

- 2 segnali in uscita per solenoidi

- 1 segnale in uscita per controllo stato

- interfaccia CAN - interfaccia RS232

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc o tramite terminale “MT” direttamente connesso

HC2.5 è una ulteriore evoluzione di amplificatore proporzionale per valvole oleodinamiche. Questo amplificatore ed i suoi predecessori sono stati provati a fondo in molte diverse applicazioni. È costituito da una scheda “plug-in” su supporto da 19 pollici, e può essere anche istallato all’interno di un quadro col solo utilizzo di un supporto scheda pronto al montaggio.

- 8 segnali in ingresso tramite switch

- 1 segnale in ingresso per il potenziometro

- 1 segnale in ingresso differenziale in tensione (Volt)

- 1 segnale in uscita per alimentazione potenziometro

- 2 segnali in uscita per solenoidi

- 1 segnale in uscita per controllo stato

- interfaccia CAN - interfaccia RS232

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc o tramite terminale “MT” direttamente connesso

Controllo variabile per qualsiasi utilizzo mobile o industriali. Semplicità di connessione e di costruzione rendono questo controllo adattabile a qualsiasi utilizzo con minimi sforzi di istallazione.

- 6 segnali in ingresso tramite switch

- 2 segnali analogici in ingresso per il settaggio delle valvole

- 4 segnali in uscita per la gestione dei solenoidi

- 2 valvole possono essere gestite indipendentemente

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc o tramite terminale “MT” direttamente connesso

Controllo variabile per qualsiasi utilizzo mobile o industriali. Semplicità di connessione e di costruzione rendono questo controllo adattabile a qualsiasi utilizzo con minimi sforzi di istallazione.

- 6 segnali in ingresso tramite switch

- 2 segnali analogici in ingresso per il settaggio delle valvole

- 4 segnali in uscita per la gestione dei solenoidi

- 2 valvole possono essere gestite indipendentemente

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc o tramite terminale “MT” direttamente connesso

Amplificatore proporzionale per utulizzi gravosi in applicazioni mobile, di semplice utilizzo.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- 4 segnali in ingresso tramite switch

- 1 segnale analogico in ingresso per il settaggio delle valvole

- 2 segnali in uscita per la gestione dei solenoidi delle valvole

- 2 possibilità di settaggio salvabili per ogni valvola

- possibilità di programmazione rampe

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc

Amplificatore proporzionale per utulizzi gravosi in applicazioni mobile, di semplice utilizzo.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- 4 segnali in ingresso tramite switch

- 1 segnale analogico in ingresso per il settaggio delle valvole

- 2 segnali in uscita per la gestione dei solenoidi delle valvole

- 2 possibilità di settaggio salvabili per ogni valvola

- possibilità di programmazione rampe

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc

Amplificatore proporzionale per utilizzi gravosi in applicazioni mobili. Due valvole, con due solenoidi ciascuna, possono essere gestite separatamente. Il settaggio dei valori può essere eseguito attraverso potenziometri esterni, oppure salvato direttamente nel controller e richiamato grazie agli switches.  Le rampe sono programmabili in funzione delle esigenze.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- 8 segnali in ingresso tramite switch

- 2 segnali analogici in ingresso per il settaggio delle valvole

- 4 segnali in uscita per la gestione dei solenoidi delle due valvole

- 2 possibilità di settaggio salvabili per ogni valvola

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc

Amplificatore proporzionale per utilizzi gravosi in applicazioni mobili. Due valvole, con due solenoidi ciascuna, possono essere gestite separatamente. Il settaggio dei valori può essere eseguito attraverso potenziometri esterni, oppure salvato direttamente nel controller e richiamato grazie agli switches.  Le rampe sono programmabili in funzione delle esigenze.

- corpo in alluminio, protezione IP65

- connessione per la diagnosi

- 8 segnali in ingresso tramite switch

- 2 segnali analogici in ingresso per il settaggio delle valvole

- 4 segnali in uscita per la gestione dei solenoidi delle due valvole

- 2 possibilità di settaggio salvabili per ogni valvola

- possibilità di richiamare i parametri salvati

- tutti i parametri possono essere settati via software ConDoc
